■ 製品のご紹介 / Pure Audio > ラインセレクター > LS-RW Superior
|
 |
|
|

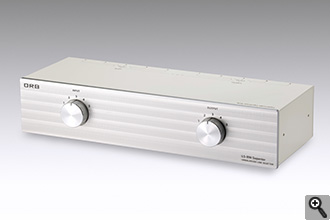

音楽本来が持つ音を忠実に伝えるラインセレクター
|
| RCAケーブル5chラインセレクター"LS-RW1"が、高接触信頼性ロータリースイッチを搭載した"LS-RW Superior"としてリファインしました。 LS-RW Superiorは、RCAコネクタによる信号の入力及び出力を切替えるラインセレクターです。高剛性ボディーかつ低重心構造による音質への配慮はもちろん、美しい外観により、オーディオルームに一層の花を添えます。 マルチセレクターとして5台のソースから5台のアンプ（プリアンプまたはプリメインアンプ）を切替え選択できます。また、5台のプリアンプから5台のパワーアンプまたはパワードスピーカーを切替え選択できます。 付属のマウントブランケットを使用することにより、19インチラックに取り付けることも可能です（2Uサイズ）。 |
|
製品特長
|
| ■ 切替スイッチには、銀メッキ処理を施した高接触信頼性のロータリースイッチを採用しました。 接触抵抗の安定性と信頼性を向上させると共に操作トルクを最適化することにより、 よりクリアで美しい音質と上質な操作性を実現しました。 ■ 制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断します。 ■ 入出力端子には金メッキ仕様のRCA端子採用で、信頼性の高いコンタクトを実現しました。 ■ アース端子を設置しました。 ■ ノンショーティング切替え方式を採用しました。 |
| ■ 内部配線には ORB ラインケーブルJ-7 を採用し、等長配線をおこない、高音質を確保しました。 ■ ORB独自の表面加工を施した、高級感溢れる高剛性アルミニウム製フロントパネルを採用しました。 ■ 専用設計されたφ40の大型アルミ削り出し切替えツマミを採用し、高級感溢れる外観と良質な操作感を実現しました。 ■ 制振効果の高い厚板筐体と高重量低重心構造により、音質に悪影響を及ぼす振動と外来ノイズを遮断します。 ■ 付属のマウントブランケットを使用することにより、19インチラックに取り付けることも可能です（2Uサイズ）。 |
 |
 |

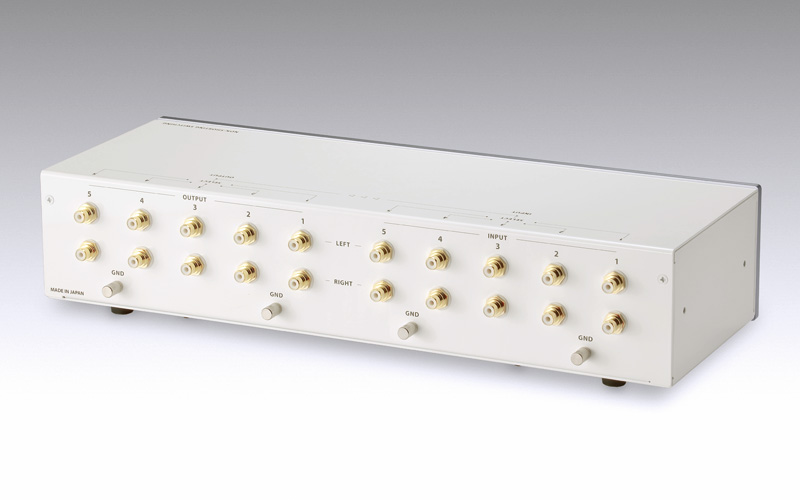

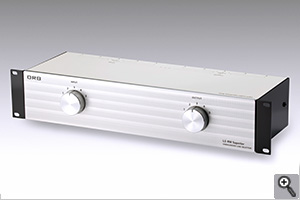

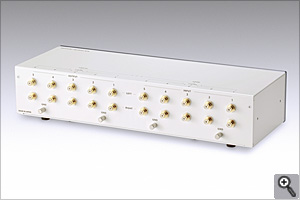

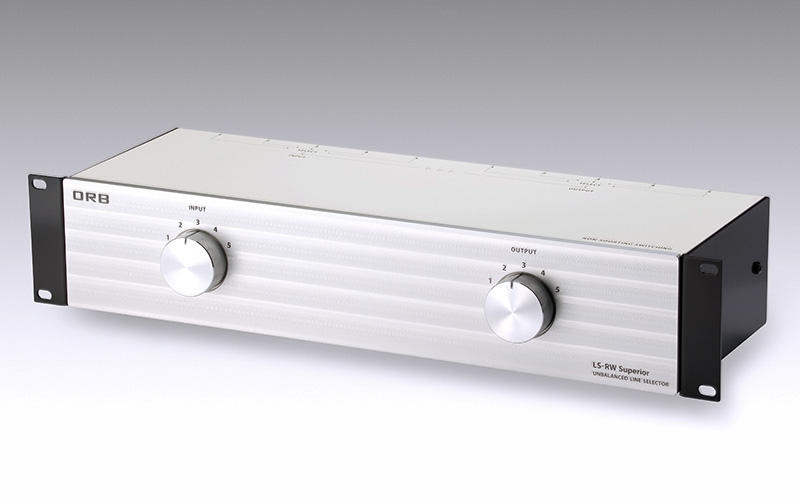

| 端子部 | マウントブランケット装着イメージ |
|
機器の接続例
|
|
■ ソース機器とアンプ（プリアンプまたはプリメインアンプ）のセレクターとして使用する場合
|
| （１）入力端子1～5に最大5台のソース機器を接続します。 （２）出力端子1～5に最大5台のアンプ（プリアンプまたはプリメインアンプ）を接続します。 |
|
■ プリアンプとパワーアンプまたはパワードスピーカーのセレクターとして使用する場合
|
| （１）入力端子1～5に最大5台のプリアンプを接続します。 （２）出力端子1～5に最大5台のパワーアンプまたはパワードスピーカーを接続します。 |
|
■ 切替え方式
|
| 入力端子に接続している機器を入力セレクトスイッチで選択します。 出力端子に接続している機器を出力セレクトスイッチで選択します。 ノンショーティング切替え方式で一旦回路が開放になり次の回路に切り替わります。 |
|
■ 使用上の注意
|
| 切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。 間違ってご使用になりますと故障の原因となります。 |
 |
 |
|

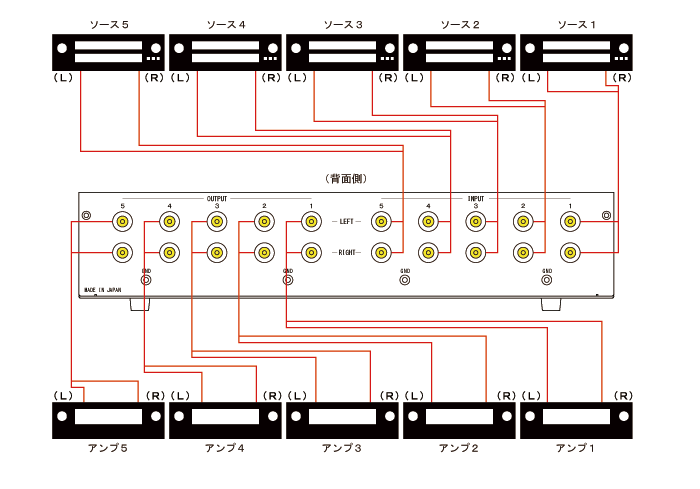

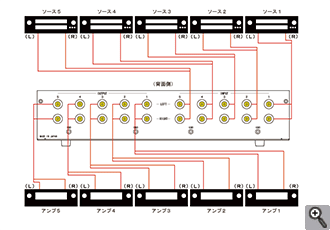

| 接続例1 入力:ソース機器5台、出力:アンプ5台 |

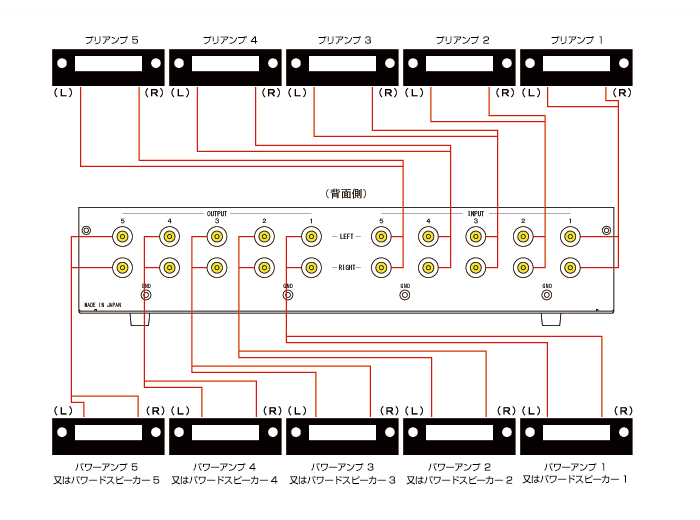

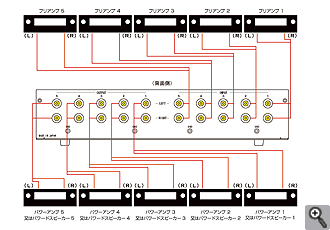

接続例2 入力:プリアンプ5台、 出力:パワーアンプまたはパワードスピーカー5台 |
| ・ | 入出力 | 入力5系統/出力5系統 |
| ・ | COM⇔各出力間の回路抵抗 | 15mΩ以下 |
| ・ | ターミナル | 金メッキ仕様RCA端子 |
| ・ | 内部配線 | ORB ラインケーブルJ-7 等長配線 |
| ・ | 切替えデバイス | 銀メッキ接点、機械式(ロータリー)スイッチ ノンショーティング切替え |
| ・ | 外観 | 寸法(突起物含む) 通常 … Ｗ：430 D：183 Ｈ：97（単位はmm、ゴム足含む） マウントブラケット取付時 … Ｗ：482 D：183 Ｈ：88（単位はmm、ゴム足含まず） →19インチラック 2Uサイズ |
| 重量 約4.5kg | ||
| ・ | 使用環境条件 | 使用温度範囲 常温(但し結露なきこと) |
| 使用湿度範囲 20%～90%(但し結露なきこと) | ||
| ・ | 製造国 | MADE IN JAPAN |
|
