製品ラインナップ / Pure Audio





・RCAケーブル 3chラインセレクター
 (1入力/3出力)・(3入力/1出力)タイプ
・価格: \31,000- (税抜)
・セレクター選択ガイドは→こちら
・取扱店は→こちら




高品位パーツを使用し、本来の音をありのままに伝えるラインセレクター

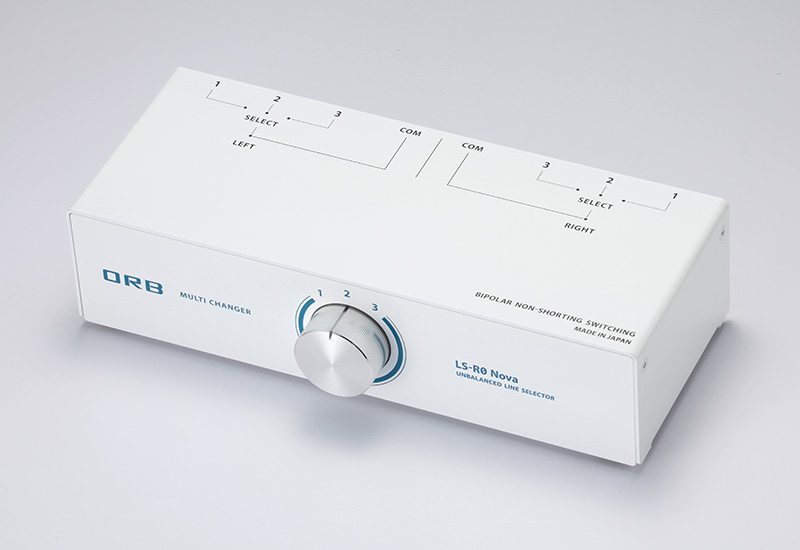

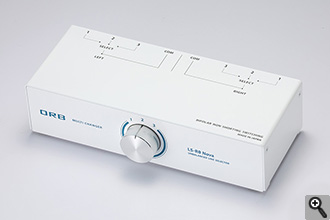

RCAケーブル3chラインセレクター"LS-R0i"が、高接触信頼性のロータリースイッチを搭載した"LS-R0 Nova"としてリファインしました。
LS-R0 Novaは、RCAコネクタによる信号の入力及び出力を切替えるラインセレクターです。ロータリースイッチのほか、コネクタ及び内部配線に高品位パーツを厳選し、外来ノイズや振動を防ぐ筐体設計により、本来の音をありのままに伝えます。
ソースとアンプのセレクターとして、1台のソース機器に対して最大3台のアンプ(プリアンプまたはプリメインアンプ)を切替え選択できます。また、1台のアンプ(プリアンプまたはプリメインアンプ)に対して最大3台のソース機器を切替え選択できます。
プリアンプとパワーアンプ(パワードスピーカー)のセレクターとして、1台のプリアンプから最大3台のパワーアンプまたはパワードスピーカーを切替え選択できます。また、パワーアンプまたはパワードスピーカー1台に対して最大3台のプリアンプを切替え選択できます。




製品特長



切替スイッチには、銀メッキ処理を施した高接触信頼性のロータリースイッチを採用しました。
  接触抵抗の安定性と信頼性を向上させると共に操作トルクを最適化することにより、
  よりクリアで美しい音質と上質な操作性を実現しました。

制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断します。

入出力端子には金メッキ仕様のRCA端子採用で、信頼性の高いコンタクトを実現しました。

アース端子を設置しました。

ノンショーティング切替え方式を採用しました。





内部配線には ORB ラインケーブルJ-7 を採用し、等長配線をおこない、高音質を確保しました。

コンパクトサイズながら低重心構造の為、太いケーブルを接続しても動きにくく、使いやすくご使用頂けます。

専用設計されたφ35のアルミ削り出し製ツマミを採用し、上質な質感と良質な操作感を生み出しています。

入出力端子のLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、
  LR間の相互干渉を低減しています。







背面側




機器の接続例



ソースとアンプのセレクターとして使用する場合

【 アンプ(プリアンプ又はプリメインアンプ)のセレクターとして使用する場合 】
(1)入出力端子COMにソース機器を接続します。
(2)入出力端子1~3に最大3台のプリアンプまたはプリメインアンプを接続します。
   ※L/Rを間違えないように接続して下さい。


【 ソース機器のセレクターとして使用する場合 】
(1)入出力端子COMにプリアンプまたはプリメインアンプを接続します。
(2)入出力端子1~3に最大3台のソース機器を接続します。
   ※L/Rを間違えないように接続して下さい。





プリアンプとパワーアンプ(パワードスピーカー)のセレクターとして使用する場合

【 パワーアンプまたはパワードスピーカーのセレクターとして使用する場合 】
(1)入出力端子COMにプリアンプを接続します。
(2)入出力端子1~3に最大3台のパワーアンプまたはパワードスピーカーを接続します。
   ※L/Rを間違えないように接続して下さい。


【 プリアンプのセレクターとして使用する場合 】
(1)入出力端子COM端子にパワーアンプ(パワードスピーカー)を接続します。
(2)入出力端子1~3に最大3台のプリアンプを接続します。
   ※L/Rを間違えないように接続して下さい。


■ 使用上の注意
切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。
間違ってご使用になりますと故障の原因となります。

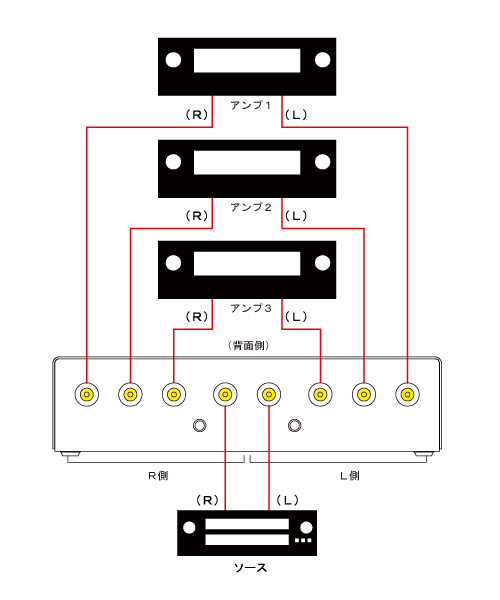

接続例1
入力:ソース機器1台、
出力:アンプ3台

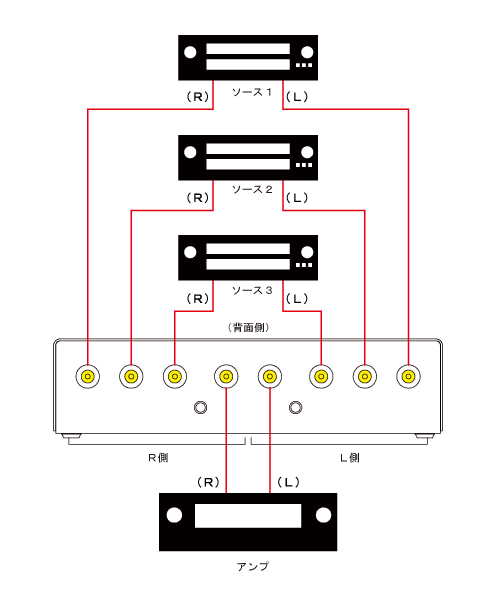

接続例2
入力:ソース機器3台、
出力:アンプ1台

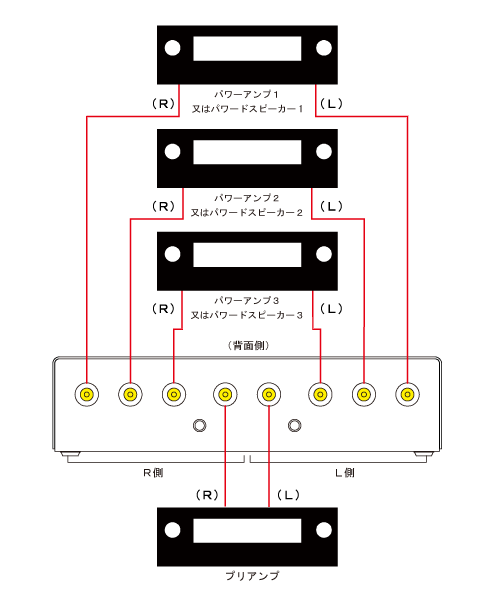

接続例3
入力:プリアンプ1台、
出力:パワーアンプまたはパワードスピーカー3台

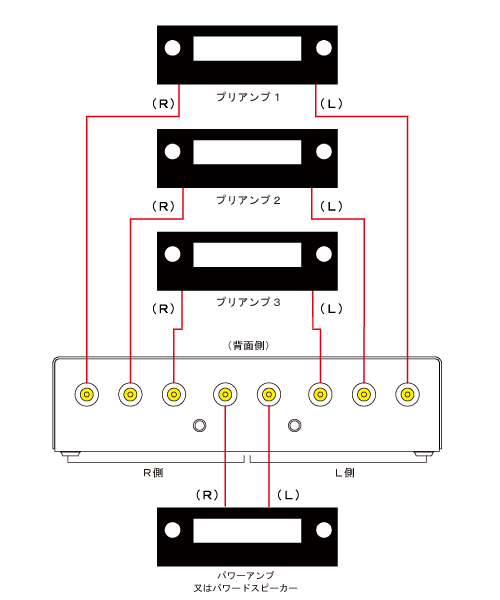

接続例4
入力:パワーアンプまたはパワードスピーカー1台、
出力:プリアンプ3台




製品仕様


入出力 入力1系統/出力3系統または入力3系統/出力1系統
COM⇔各出力間の回路抵抗 15mΩ以下
ターミナル 金メッキ仕様RCA端子
内部配線 ORB ラインケーブルJ-7 等長配線
切替えデバイス 銀メッキ接点、機械式(ロータリー)スイッチ
ノンショーティング切替え
外観 寸法(突起物含む) W:250 D:128 H:64(単位はmm)
重量 約2.4kg
使用環境条件 使用温度範囲 常温(但し結露なきこと)
使用湿度範囲 20%~90%(但し結露なきこと)
製造国 MADE IN JAPAN
