生産完了モデル
|
 |
|
|

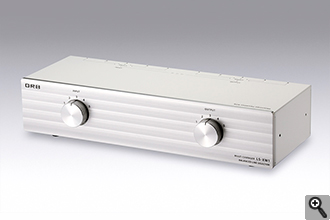

高品位パーツを使用し、本来の音をありのままに伝えるバランスラインセレクター
|
| XLRケーブル5chラインセレクターLS-XW1は、XLRコネクタによるバランス信号の入力及び出力を切替えるバランスラインセレクターです。 切替えスイッチ、コネクタ及び内部配線に高品位パーツを使用し、本来の音質をありのままに伝える高品位なセレクターであり、高級感溢れる外観と低重心構造の為、高級オーディオ機器と並べても違和感なくご使用頂けるハイクオリティーモデルです。 マルチセレクターとして5台のソースから５台のアンプ（プリアンプ又はプリメインアンプ）を切替え選択して使用できます。またはマルチセレクターとして5台のプリアンプから5台のパワーアンプ又はパワードスピーカーを切替え選択して使用できます。 |
|
製品特長
|
| ■ 制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。 ■ 入出力端子には金メッキ仕様のXLR端子採用で、信頼性の高いコンタクトを実現しました。 ■ ロータリースイッチには銀メッキ接点を採用し、接触抵抗の低減を図り高音質を確保しました。 ■ ノンショーティング切替え方式を採用しました。 ■ HOT、COLD同時切替え方式を採用。※GNDは全入出力共通。 |
| ■ 内部配線にはORB ラインケーブルJ-10を採用し、等長配線をおこない、高音質を確保しました。 ■ ORB独自の表面加工を施した、高級感溢れる高剛性アルミニウム製フロントパネルを採用しました。 ■ 専用設計されたφ40の大型アルミ削り出し切替えツマミを採用し、高級感溢れる外観と良質な操作感を実現しました。 ■ 制振効果の高い厚板筐体と高重量低重心構造により、音質に悪影響を及ぼす振動と外来ノイズを遮断します。 ■ 付属のマウントブランケットを使用することにより、19インチラックに取り付けることも可能です（2Uサイズ）。 |
 |
 |

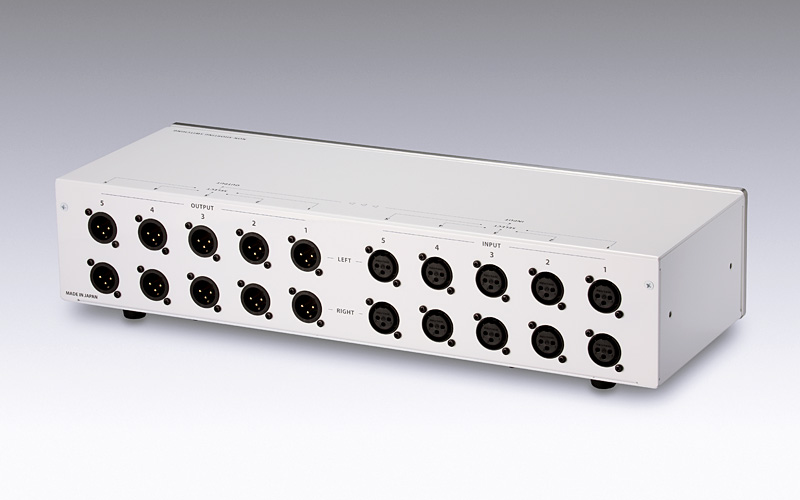

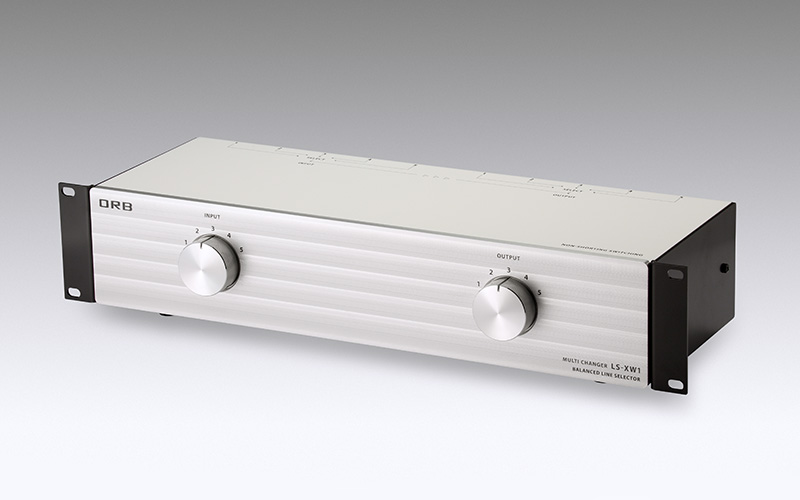

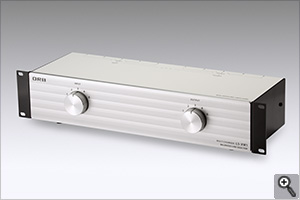

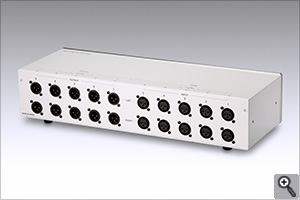

| 端子部 | マウントブランケット装着イメージ |
|
機器の接続例
|
|
■ ソース機器とアンプ（プリアンプ又はプリメインアンプ）のセレクターとして使用する場合
|
| （１）入力端子1～5にソース機器を接続します。 （２）出力端子1～5にアンプを接続します。 |
|
■ プリアンプとパワーアンプ又はパワードスピーカーのセレクターとして使用する場合
|
| （１）入力端子1～5にプリアンプを接続します。 （２）出力端子1～5にパワーアンプ又はパワードスピーカーを接続します |
|
■ 使用上の注意
|
| 切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。 間違ってご使用になりますと故障の原因となります。 |
 |
 |
|

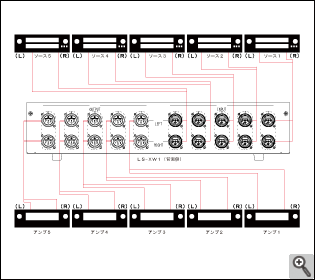

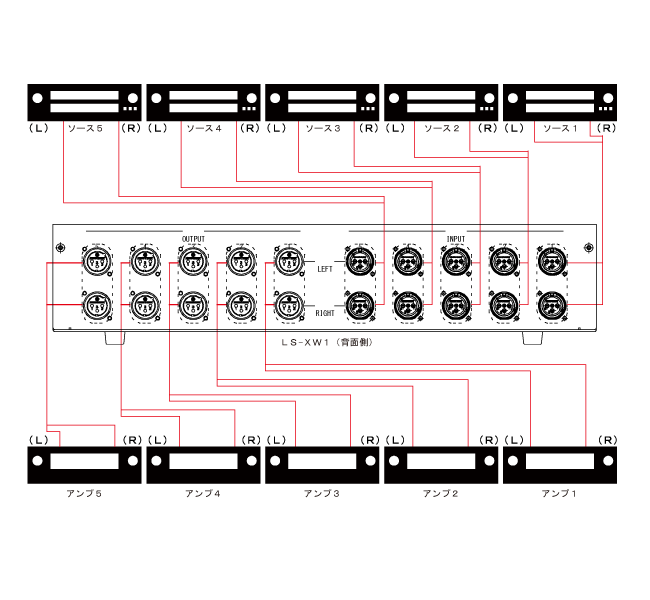

| 接続例 入力:ソース機器5台、出力:アンプ5台 |

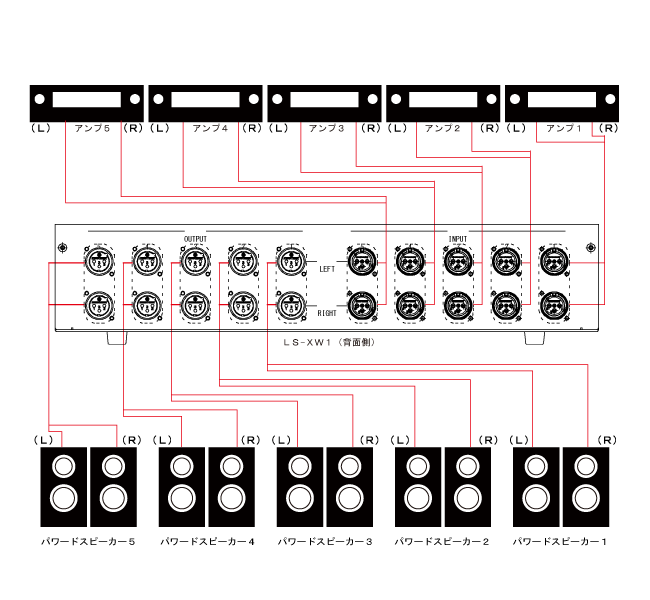

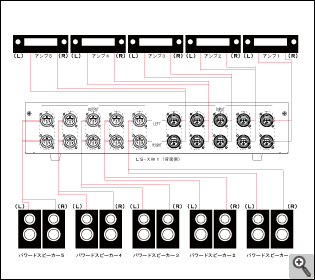

接続例 入力:プリアンプ5台、出力:パワードスピーカー5台 |
| ・ | 入出力 | 入力5系統/出力5系統 |
| ・ | COM⇔各出力間の回路抵抗 | 15mΩ以下 |
| ・ | 入出力端子 | 金メッキ仕様XLR端子 |
| ・ | 内部配線 | ORB ラインケーブルJ-10 等長配線 |
| ・ | 切替えデバイス | 銀メッキ接点、機械式(ロータリー)スイッチ HOT、COLD同時切替え GND全入出力共通 |
| ・ | 外観 | 寸法(突起物含む) 通常 … W：430 D：170 H：97（単位はmm、ゴム足含む） マウントブラケット取付時 … W：482 D：170 H：88（単位はmm、ゴム足含まず） →19インチラック 2Uサイズ |
| 重量 約4.5kg | ||
| ・ | 使用環境条件 | 使用温度範囲 常温(但し結露なきこと) |
| 使用湿度範囲 20%～90%(但し結露なきこと) | ||
| ・ | 製造国 | MADE IN JAPAN |
|
