生産完了モデル / Pure Audio





本製品は生産完了モデルです



【 生産完了モデル 】
・XLRコネクタ バランスケーブル
 3chラインセレクター (入力1/出力3タイプ)
・価格: \33,000- (税抜)

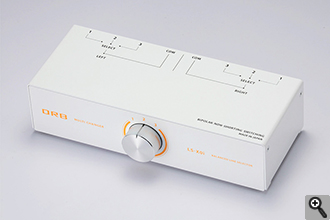

高品位パーツを使用し、本来の音をありのままに伝えるラインセレクター



XLRケーブル3chラインセレクターLS-X0iは、XLRコネクタによるバランス信号の出力を切替えるバランスラインセレクターです。切替えスイッチ、コネクタ及び内部配線に高品位パーツを使用し、本来の音質をありのままに伝えます。
1台のソースから最大3台のアンプ(プリアンプ又はプリメインアンプ)を切替え選択できます。
また新機能として、1台のプリアンプから最大3台のパワーアンプ又はパワードスピーカーを切替え選択できます。




製品特長



制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。

入出力端子には金メッキ仕様のXLR端子採用で、信頼性の高いコンタクトを実現しました。

ロータリースイッチには銀メッキ接点を採用し、接触抵抗の低減を図り高音質を確保しました。

ノンショーティング切替え方式を採用しました。

HOT、COLD同時切替え方式を採用。※GNDは全入出力共通。

内部配線にはORB ラインケーブルJ-10を採用し、等長配線をおこない、高音質を確保しました。





新設計



コンパクトサイズながら低重心構造の為、太いケーブルを接続しても動きにくく、使いやすくご使用頂けます。

新型セレクター用として専用設計されたツマミには、φ35のアルミ削り出し製を採用し、
  上質な質感と良質な操作感を生みだしています。

入出力端子のLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、
  LR間の相互干渉を低減しています。

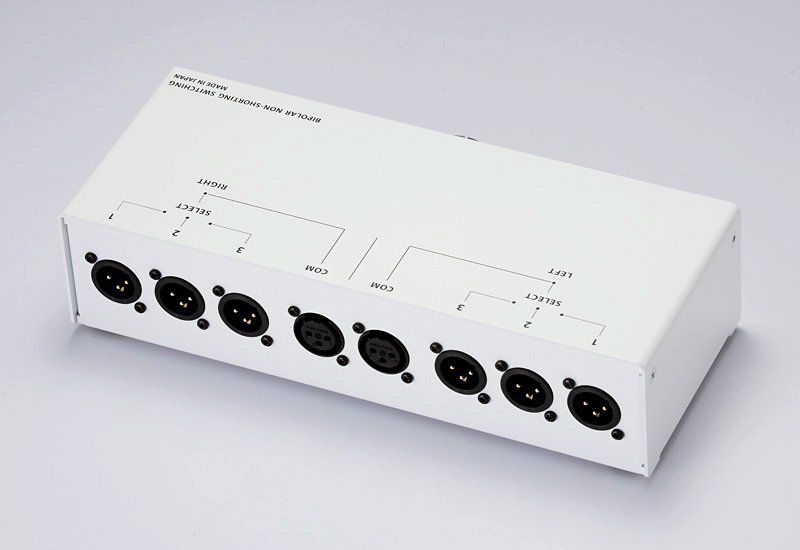

背面側




機器の接続例



ソース機器とアンプ(プリアンプ又はプリメインアンプ)のセレクターとして使用する場合
(1)入出力端子COMにソース機器を接続します。
(2)入出力端子1~3に最大3台のプリアンプまたはプリメインアンプを接続します
   ※L/Rを間違えないように接続して下さい。


プリアンプとパワーアンプまたはパワードスピーカーのセレクターとして使用する場合
(1)入力端子COMにプリアンプを接続します。
(2)出力端子1~3に最大3台のパワーアンプまたはパワードスピーカーを接続します。
   ※L/Rを間違えないように接続して下さい。


■ 使用上の注意
切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。
間違ってご使用になりますと故障の原因となります。

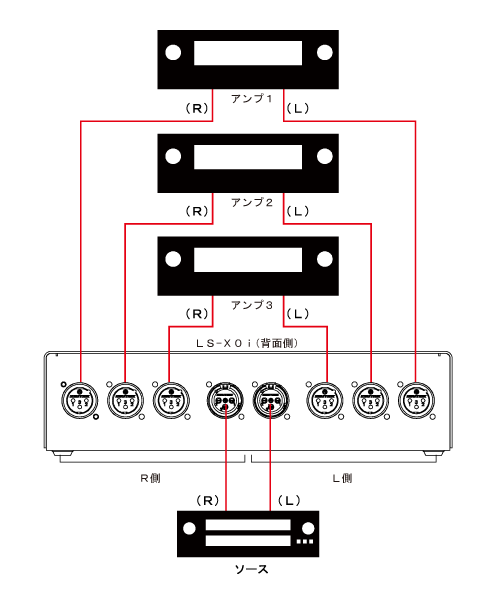

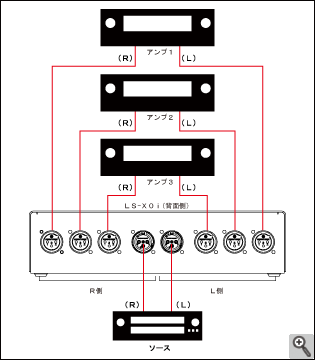

接続例 入力:ソース機器1台、出力:アンプ3台

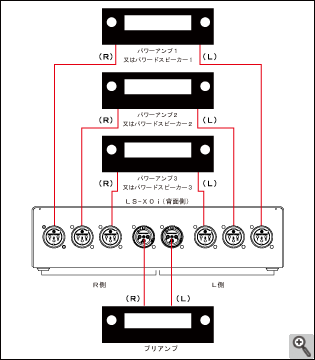

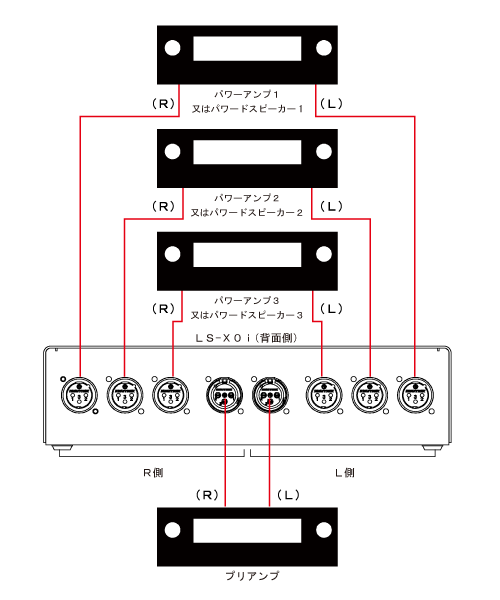

接続例 入力:プリアンプ1台、
出力:パワーアンプ3台 又はパワードスピーカー3台




製品仕様


入出力 入力1系統/出力3系統
COM⇔各出力間の回路抵抗 15mΩ以下
入出力端子 金メッキ仕様XLR端子
内部配線 ORB ラインケーブルJ-10 等長配線
切替えデバイス 銀メッキ接点、機械式(ロータリー)スイッチ
ノンショーティング切替え
HOT、COLD同時切替え
GND全入出力共通
外観 寸法(突起物含む) W:250 D:117 H:64(単位はmm)
重量 約2.3kg
使用環境条件 使用温度範囲 常温(但し結露なきこと)
使用湿度範囲 20%~90%(但し結露なきこと)
製造国 MADE IN JAPAN




生産完了モデルに関してのお問合せ



製品に関するお問合せは、以下のお問合せページよりお気軽にお送りください。
生産完了モデルのご注文や流通在庫等に関しての問合せはお応え致しかねます。予めご了承ください。
