生産完了モデル / Pure Audio





本製品は生産完了モデルです



・RCAケーブル 5chラインセレクター
 (5入力/5出力)タイプ
・価格: OPEN

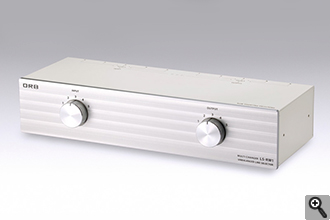

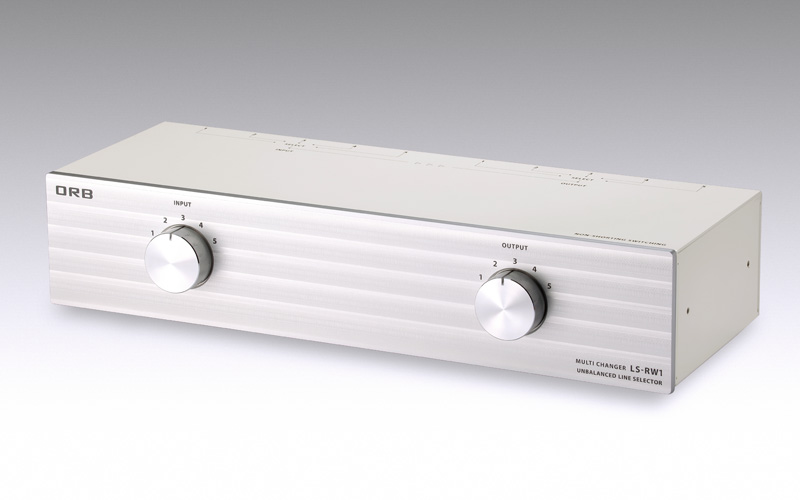

音楽本来が持つ音を忠実に伝えるラインセレクター



高剛性ボディーかつ低重心構造による音質への配慮はもちろん、美しい外観により、オーディオルームに一層の花を添えます。
マルチセレクターとして5台のソースから5台のアンプ(プリアンプ又はプリメインアンプ)の切替えが可能です。
また付属のマウントブランケットを使用することにより、19インチラックに取り付けることも可能です(2Uサイズ)。




製品特長



制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。

入出力端子には金メッキ仕様のRCA端子採用で、信頼性の高いコンタクトを実現しました。

ロータリースイッチには銀メッキ接点を採用し、接触抵抗の低減を図り高音質を確保しました。

フォノ入力対応のGND端子を設置しました。

ノンショーティング切替え方式を採用しました。





内部配線には ORB ラインケーブルJ-7 を採用し、等長配線をおこない、高音質を確保しました。

ORB独自の表面加工を施した、高級感溢れる高剛性アルミニウム製フロントパネルを採用しました。

専用設計されたφ40の大型アルミ削り出し切替えツマミを採用し、高級感溢れる外観と良質な操作感を実現しました。

制振効果の高い厚板筐体と高重量低重心構造により、音質に悪影響を及ぼす振動と外来ノイズを遮断します。

付属のマウントブランケットを使用することにより、19インチラックに取り付けることも可能です(2Uサイズ)。

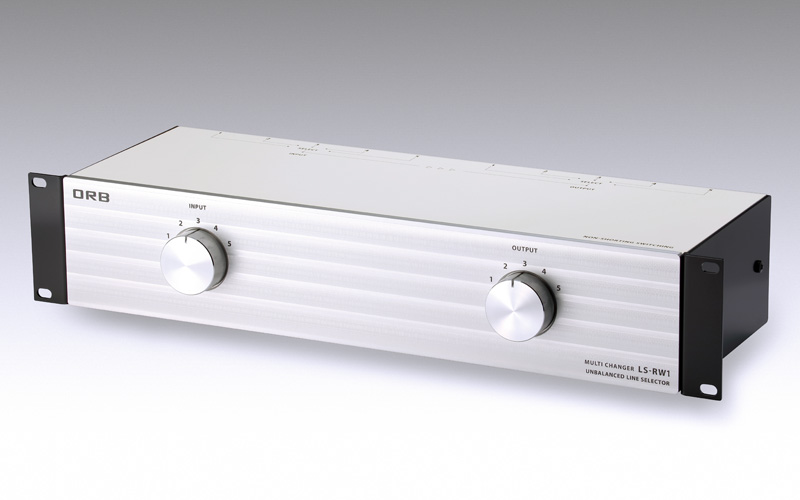

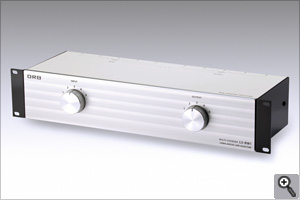

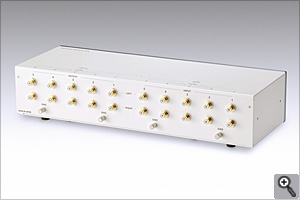

端子部 マウントブランケット装着イメージ




機器の接続例



接続方法
入力端子1~5にソース機器を接続します。
出力端子1~5にアンプ(プリメインアンプ)を接続します。


切替え方式
入力端子に接続しているソース機器を入力セレクトスイッチで選択します。
出力端子に接続しているアンプを出力セレクトスイッチで選択します。
ノンショーティング切替え方式で一旦回路が開放になり次の回路に切り替わります。


■ 使用上の注意
切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを回して下さい。
間違ってご使用になりますと故障の原因となります。

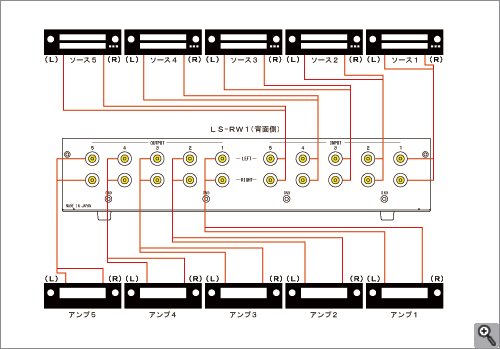

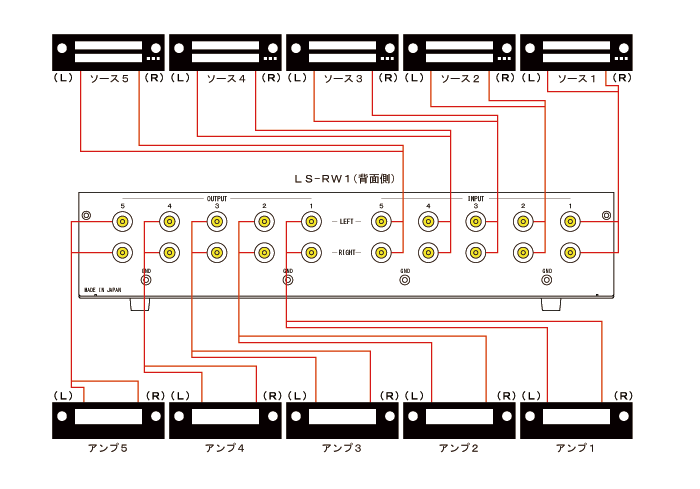

接続例 入力:ソース機器5台、出力:アンプ5台




製品仕様


入出力 入力5系統/出力5系統
COM⇔各出力間の回路抵抗 15mΩ以下
ターミナル 金メッキ仕様RCA端子
内部配線 ORB ラインケーブルJ-7 等長配線
切替えデバイス 銀メッキ接点、機械式(ロータリー)スイッチ
ノンショーティング切替え
外観 寸法(突起物含む)
通常 … W:430 D:183 H:97(単位はmm、ゴム足含む)
マウントブラケット取付時 … W:482 D:183 H:88(単位はmm、ゴム足含まず)
→19インチラック 2Uサイズ
重量 約4.5kg
使用環境条件 使用温度範囲 常温(但し結露なきこと)
使用湿度範囲 20%~90%(但し結露なきこと)
製造国 MADE IN JAPAN
