【 生産完了モデル 】
・3ch パワーアンプ・スピーカーセレクター
 (1入力/3出力)・(3入力/1出力)タイプ
・価格: \29,500- (税込\32,450-)




高品位パーツを使用し、本来の音をありのままに伝えるアンプ/スピーカーセレクター

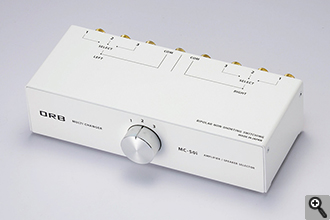

MC-S0iは、切り替えスイッチ・ターミナル及び内部配線に高品位パーツを使用し、本来の音質をありのままに伝えるオーディオ用アンプ/スピーカーセレクターです。
スピーカーセレクターとして 、1台のパワーアンプ出力から最大3組のスピーカーを切替え選択できます。(1入力/3出力)
またはアンプセレクターとして、1組のスピーカーに対して最大3台のパワーアンプ出力を切替え選択できます。(3入力/1出力)




製品特長



制振効果の高い厚板筐体と低重心構造により、音質に悪影響な振動と外来ノイズを遮断。

ターミナルには金メッキ仕様のORBオリジナルマルチバインディングポスト採用で、
  ケーブル直接接続(最大8sq)、Yラグ端子(6mm)接続、バナナプラグ接続が可能です。

ロータリースイッチには銀メッキ接点を採用しました。

ノンショーティング切替え方式を採用しました。

±両極性を同時に切替えるバイポーラスイッチ方式を採用しました。

内部配線には ORB INNOVA TS7 を採用し、等長配線をおこない、高音質を確保しました。




新設計



コンパクトサイズながら低重心構造の為、太いケーブルを接続しても動きにくく、使いやすくご使用頂けます。

新型セレクター用として専用設計されたツマミには、φ35のアルミ削り出し製を採用し、
  上質な質感と良質な操作感を生みだしています。

バインディングポストのLRを左右対称に配置し、内部配線のLRも左右に分け、L/Rセパレート構造にすることで、
  LR間の相互干渉を低減しています。







背面側




入出力端子接続



ターミナルにはORBオリジナルマルチバイディングポストを採用しており、ケーブル直接接続(最大8sq)、Yラグ端子(6mm)接続、及びバナナプラグ接続が可能です。




機器の接続例

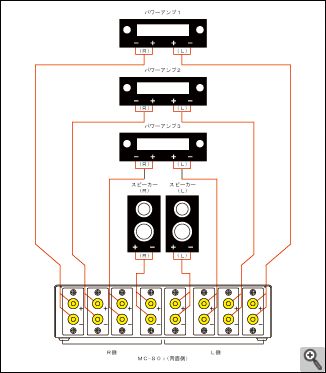

アンプセレクターとしてスピーカー1組に対してパワーアンプ3台の切替えに使用する場合
(1)バインディングポストCOMにスピーカーを接続します。
(2)バインディングポスト1~3に3台のパワーアンプを接続します。
   ※L/R 及び +極(赤色)-極(黒色)を間違えないよう接続して下さい。

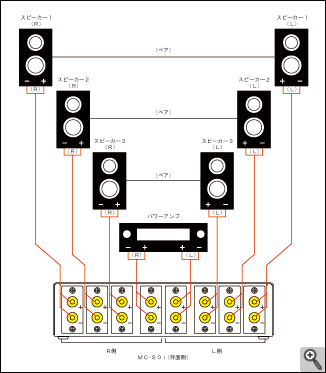

スピーカーセレクターとしてパワーアンプ1台に対してスピーカー3組の切替えに使用する場合
(1)バインディングポストCOMにパワーアンプを接続します。
(2)バインディングポスト1~3に3組のスピーカーを接続します。
   ※L/R 及び +極(赤色)-極(黒色)を間違えないよう接続して下さい。


■ 使用上の注意
切替え時はアンプのボリュームを必ず出力OFFにしてからセレクトスイッチを操作して下さい。
間違ってご使用になりますと故障の原因となります。


アンプセレクターとして使用する場合 スピーカーセレクターとして使用する場合




製品仕様


入出力 入力3系統/出力1系統、または入力1系統/出力3系統
COM⇔各出力間の回路抵抗 15mΩ以下
ターミナル 金メッキ仕様マルチバインディングポスト
ケーブル直接(最大8sq)、Yラグ端子(6mm)、バナナプラグ
内部配線 ORB INNOVA TS7
切替えデバイス 銀メッキ接点、機械式(ロータリー)スイッチ
ノンショーティング切替え、 両極性同時切替え
外観 寸法(突起物含む) W:250 D:142 H:64 (単位はmm)
重量 約2.4kg
使用環境条件 使用温度範囲 常温(但し結露なきこと)
使用湿度範囲 20%~90%(但し結露なきこと)
製造国 MADE IN JAPAN




生産完了モデルに関してのお問合せ



製品に関するお問合せは、以下のお問合せページよりお気軽にお送りください。
生産完了モデルのご注文や流通在庫等に関しての問合せはお答え致しかねます。予めご了承ください。
