TSW-2 タッチスイッチ シリーズ

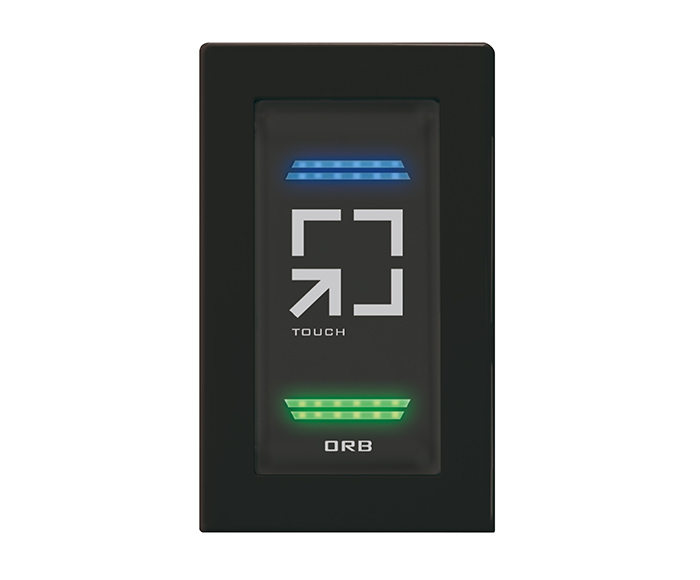

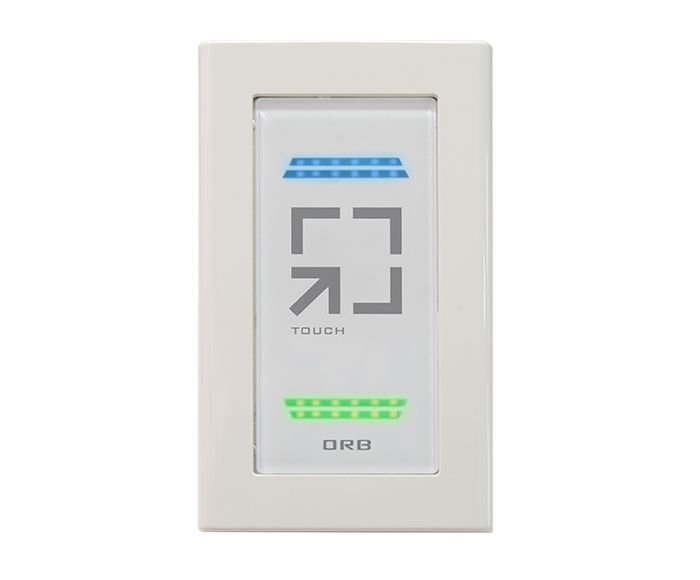

タッチスイッチ TSW-2
■ 静電容量タッチスイッチ
■ モーメンタリー/オルタネート切換




ORBのTSW-2は、静電容量式のタッチセンサーを搭載し、センサー部に触れることで接点信号を出力するタッチスイッチです。
動作はモーメンタリー/オルタネートのいずれかを選択でき、電気錠付扉の解錠、自動ドアや電動シャッターの開閉、照明の点灯や消灯、その他電源用スイッチなど、様々な用途に幅広くご利用頂けます。

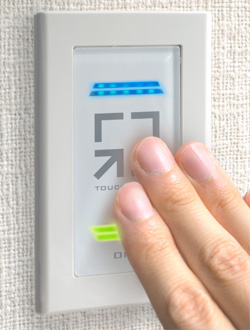

指先で軽く触れるだけのタッチ操作

指先で軽く触れるだけのタッチ操作 パネルの中央部に軽く指を触れるだけで動作する静電容量式のタッチスイッチです。
摩擦や振動の影響を極めて受けづらく、耐久性に優れています。



モーメンタリー/オルタネートを自由に切り替え

内部のスイッチを切換えることにより、モーメンタリー/オルタネートのいずれかの動作をお選びいただけます。

■モーメンタリー:タッチしている間だけON状態になります。
オルタネート:タッチした後に手を離してもON状態を保持し、もう一度タッチするとOFFになります。



LEDランプでスイッチの状態をお知らせ

LEDランプの電源表示灯と出力表示灯を搭載しており、視覚的にスイッチの状態が把握できます。



衝撃に強くメンテナンス性に優れたアクリルパネルを使用

ガラスなどに比べて割れにくく衝撃耐性が高いアクリルパネルを使用しており、安全性に優れています。
また、簡単なメンテナンスで長期間に渡りパネルの表面を美しく保てます。



専用設計された取付ベース金具

専用設計された板厚1.5mmのステンレス製取付ベース金具により、高い堅牢性を実現しました。
タッチパネル全体をしっかりと支えて、長期間に渡り安心してお使い頂けます。

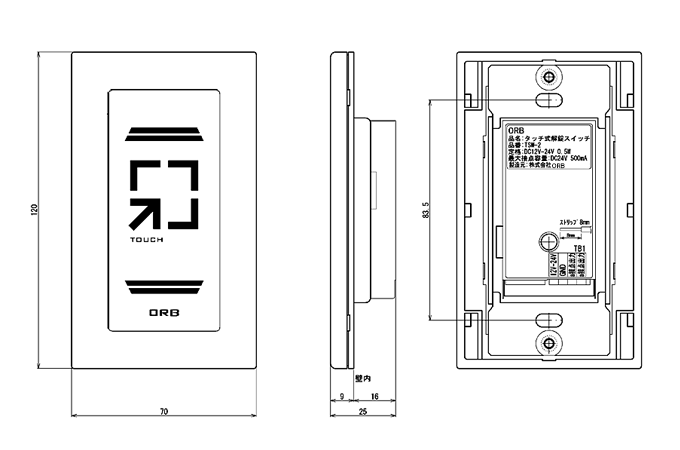

本体姿図

本体姿図



製品仕様

■ 電源電圧 DC12~24V 0.5W
■ 出力仕様 a接点出力 DC24V 500mA
■ 出力切替 モーメンタリー/オルタネート 切換
■ 使用環境 屋内専用
気温:0~40℃
湿度:20~80%RH
(結露無きこと)
■ 外形寸法 120mm(縦)×70mm(横)×9mm(厚) (設置時)
■ 壁面内部への奥行き 16mm
■ 本体価格 15,000円(税抜)
