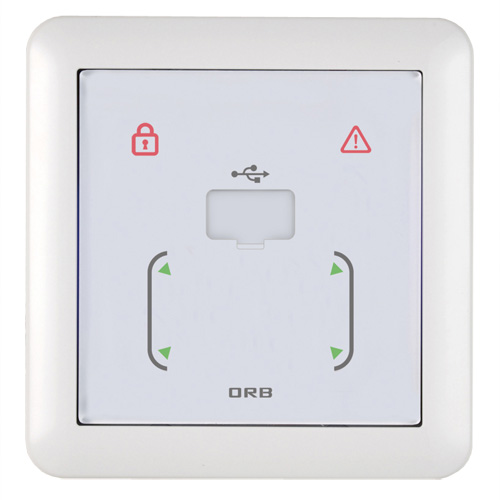

FCR-5U カード認証ドアコントローラ FCRシリーズ
入退室管理システム FCR-5U
■ 壁面埋め込み設置タイプ
■「施錠中」を示すランプ付き




ORBのドアコントローラFCR-5Uは、カードをタッチするだけでドアの電気錠を解錠し、ログ(解錠履歴)を記録する入退室管理システムです。
薄くてコンパクトな壁面埋込設置型でLANの接続等も必要としませんので、LANケーブルの配線ができない環境に省スペースな入退室管理システムを導入されたい方に最適なモデルです。



省スペースな壁面埋込設置型

壁面埋込設置型 FCR-5Uは、壁面に本体を埋め込んで設置する薄型タイプのドアコントローラです。
施工後は壁からの飛び出しが少ない省スペースでフラットな仕上がりとなるため、人の往来が多い場所や狭い通路などでも邪魔になることはありません。
設置環境に溶け込む、シンプルで美しいデザインです。



USBメモリでデータを受け渡し

FCR-5Uは、カードの登録やログの確認を行う際にUSBメモリを使用します。

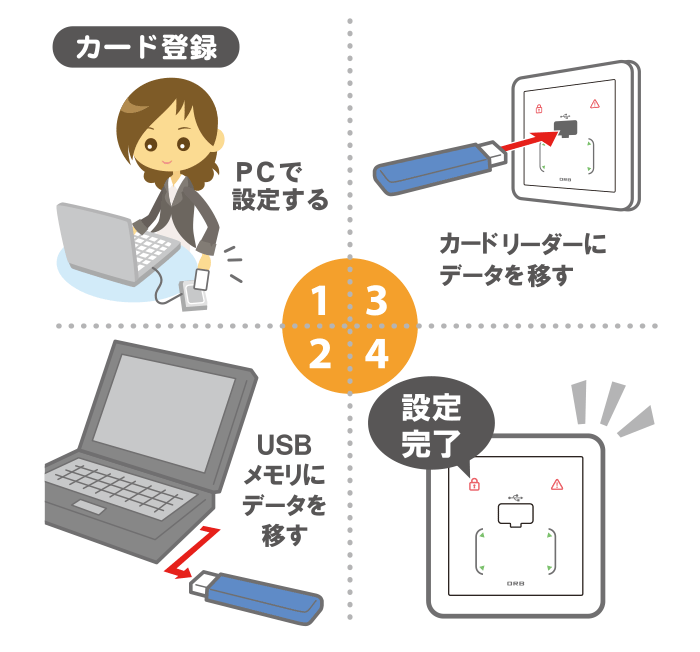

カードの登録

カードの登録

PCで登録したカード情報をUSBメモリに転送した後、USBメモリをドアコントローラに挿して、数秒待つと設定は完了です。
USBメモリはドアコントローラの正面から挿します。

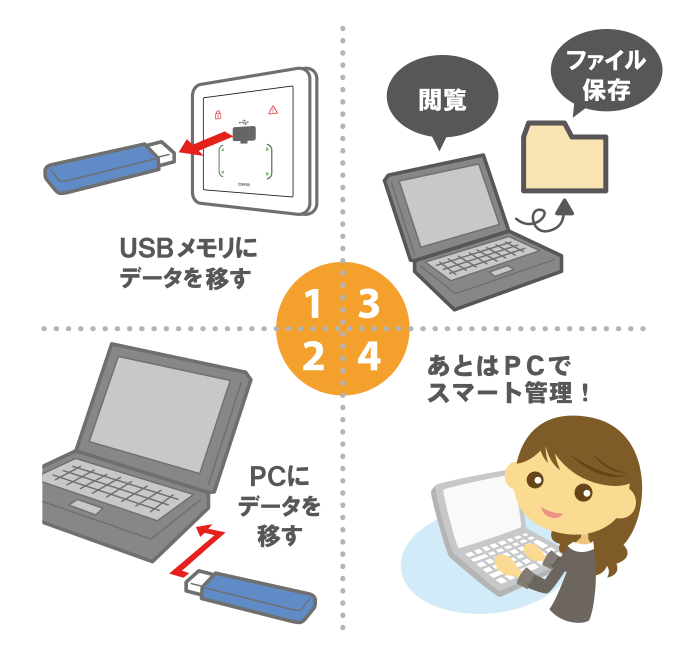

ログの確認

ログの確認

USBメモリをドアコントローラに挿すと、内部のログデータが自動的にUSBメモリへ転送されます。
そのUSBメモリをPCに挿し、管理ソフト上でログを閲覧します。



FeliCa/MIFAREカードに対応

カード使用イメージ 非接触ICカードのFeliCa/MIFAREに対応。
従来の鍵は、紛失するとシリンダーごと交換する必要がありましたが、カードであれば万が一なくしても、そのカードを無効にするだけでOK。セキュリティ性に優れ、運用コストも抑えられます。



すぐ使える管理ソフト

すぐに使える専用の管理ソフトが付属しています。パスワードとキーファイルの設定により、不正なカード登録やログの閲覧はブロックされますので、セキュリティ性も万全です。(Windows 7/8.1/10 対応)

カード登録画面

カード登録画面

カード登録画面では、カードの新規登録・登録されたカード情報の編集・カード情報の削除が簡単に行えます。
扉別に解錠制限を設定できるほか、カード毎の解錠制限を設けることができるため、『ドアAとドアBは全員解錠可、ドアCは経理のみ解錠可、ドアCは営業のみ解錠可』といった細かな設定も可能です。
解錠履歴画面

解錠履歴画面

解錠履歴画面では、誰のカードで解錠が行われたかを時系列で確認することができます。 FCRシリーズは時計を内蔵しておりませんが、電源オン以降の積算稼働時間に基づいて、各解錠履歴の時刻を簡易的に表示させることができます。
より正確な時刻の管理が必要な場合は、時計内蔵のTCRシリーズをお選びください。



機器の状態が一目でわかるLEDランプ

LEDランプの点灯色で機器の状況を一目で判断できます。

施錠表示灯 エラー表示灯 電源ランプ(4箇所)
施錠表示灯 エラー表示灯 電源ランプ(4箇所)

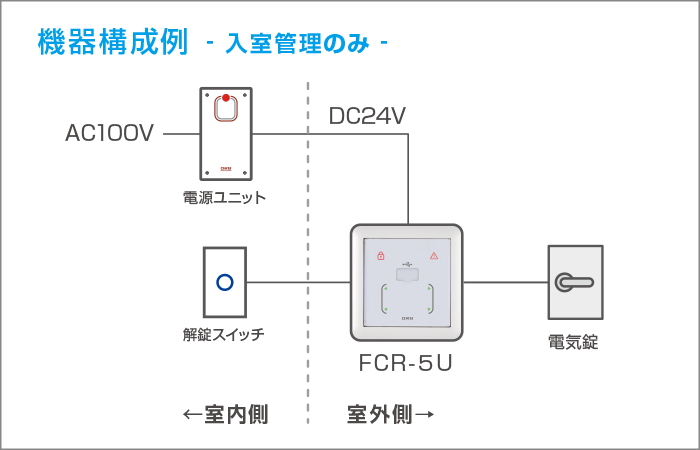

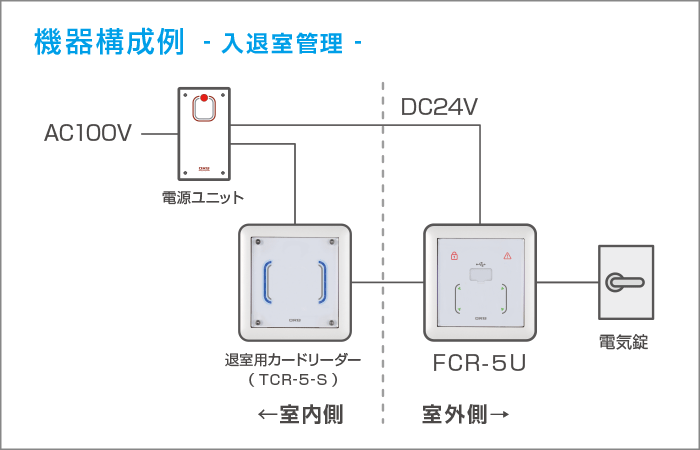

機器構成例

機器の組合せにより、『入室時のみの管理』や『入退室管理』をお選びいただけます()。
これまでの入退室管理システムに必要不可欠だった制御盤は不要ですのでコンパクトに設置でき、導入費用と施工時間を抑えることができます。
電源ユニット・解錠スイッチなどは別売りとなります。

電源ユニットは、解錠ボタン付きや自動ドア用、壁裏用など様々なモデルをご用意しております。
各電源ユニットの詳細はこちらのリンクよりご覧ください。 →専用電源ユニットのご紹介

入室管理のみ 入退室管理



関連機器

退室時解錠用機器

カードリーダー TCR-5-S タッチ式解錠スイッチ TSW-2 押しボタン式解錠スイッチ PSW-1

リモコン解錠ユニット

電源ユニット

電源ユニット PWR-1 電源ユニット PWS-1 電源ユニット PWS-2

電源ユニット PWA-25 電源ユニット PWA-1

その他

自動ドア用露出BOX 接点ブースター STB-1



オプション

FCR-5Uには、以下のオプションを追加できます。

ロゴ無し

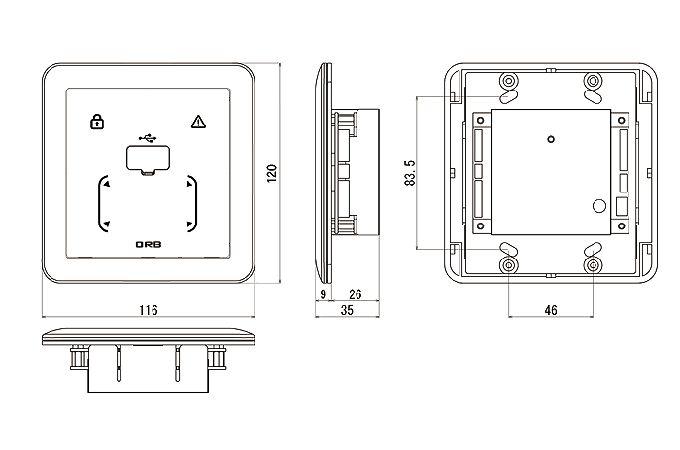

取付寸法図

取付寸法図

■ 取付寸法
取付寸法及び取付ネジはスイッチボックス2個用に準じます
■ 取付方法 壁穴加工寸法
埋込スイッチボックス2個用(カバー付)を用いて取付 不要
後付スイッチボックス2個用を用いて取付

※後付スイッチボックス : SBP-W(未来工業)
※後付スイッチボックスは施工業者御手配
取付寸法



製品仕様

■ 対応カード フェリカ(FeliCa/FeliCa Lite-S)カード, MIFAREカード
■ カード登録数 5,000枚
■ ログ(履歴)保持数 50,000件 (csvファイル形式で保存可能)
■ 状態表示 本体ランプにより以下を表示:
電源ON, 施錠中, エラー
■ 入出力 電気錠入出力
外部解錠入力(無電圧a接点)
火報信号入力(無電圧a接点)
カード操作禁止入力(無電圧a接点)
機器異常出力(無電圧c接点)
解錠 / 自動ドア出力(無電圧c接点)
×1
×1
×1
×1
×1
×1
■ その他 ブザー,タンパスイッチ,USBポート
※USBメモリは、USB2.0まで対応。
×各1
■ 電源 DC24V 500mA以下(電気錠含まず)
■ 外形寸法 120mm(縦)×116mm(横)×9mm(厚) (設置時)
■ 使用環境 屋内 0~40℃ (結露なきこと)
■ 付属品 管理ソフト(CD-R)
(Windows 7/8.1/10 日本語版)
壁面取付金具
動作確認用ICカード
×1

×1
×2
■ 本体価格 OPEN
