FCR-1 / FCR-1B 生産完了のお知らせ
カード認証ドアコントローラーFCR-1およびFCR-1Bは、2023年12月をもちまして生産完了(在庫限り)となりました。 ※以下のFCR-5シリーズは引き続き販売いたします。
→カード認証ドアコントローラーFCR-5 / FCR-5B

カード認証ドアコントローラー FCR-1シリーズ
入退室管理システム FCR-1 / FCR-1B
■ 露出設置タイプ
■ カードをタッチする場所がわかりやすいカード説明表示モデル
■ ホワイトモデルとブラックモデルの2カラーをラインナップ

FCR-1 FCR-1B

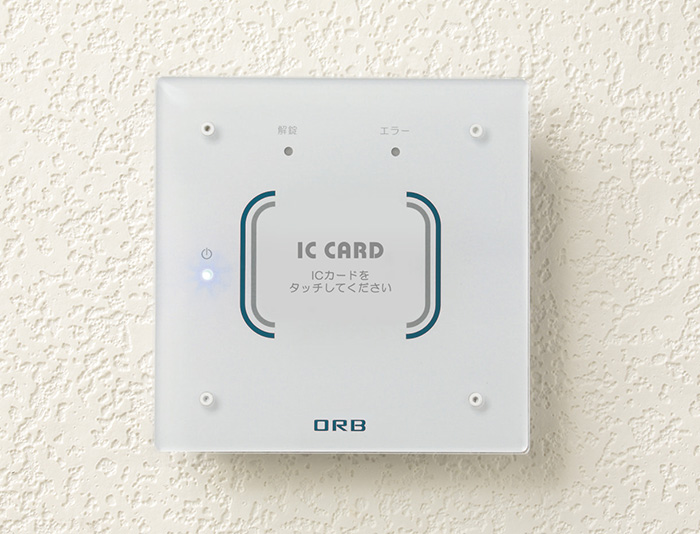

ホワイトモデル
FCR-1

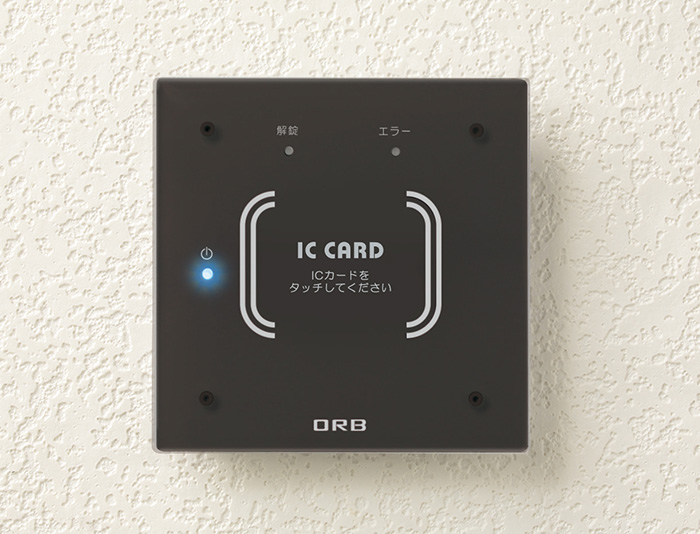

ブラックモデル
FCR-1B




ORBのドアコントローラーFCR-1シリーズは、カードをタッチするだけでドアの電気錠を解錠し、ログ(解錠履歴)を記録する入退室管理システムです。
小空間にもすっきりと収まる140×140mmのコンパクト設計となっており、直線を基調とした無駄のないシンプルなスクエアデザインは、どのような空間にも調和します。フロントパネルにはカードをタッチする場所が記されているため、機器の操作に慣れていない方でも安心してお使いいただけます。
新規カードの登録やログの確認に使用する専用ソフトが付属しており、運用は至って簡単。手軽に、安価に入退室管理システムを導入されたい方に最適です。


USBメモリでデータを受け渡し

FCR-1は、カードの登録やログの確認を行う際にUSBメモリを使用します。

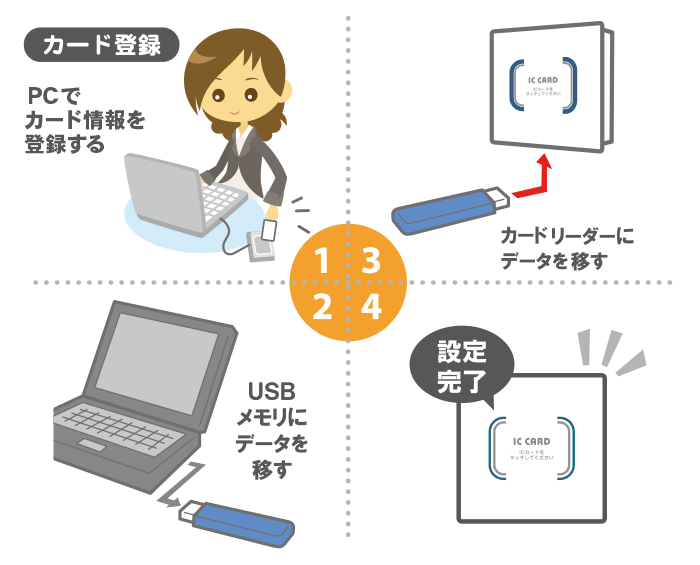

カードの登録

カードの登録

PCで登録したカード情報をUSBメモリに転送した後、USBメモリをドアコントローラーに挿して、数秒待つと設定は完了です。
USBメモリはドアコントローラーの下から挿します。

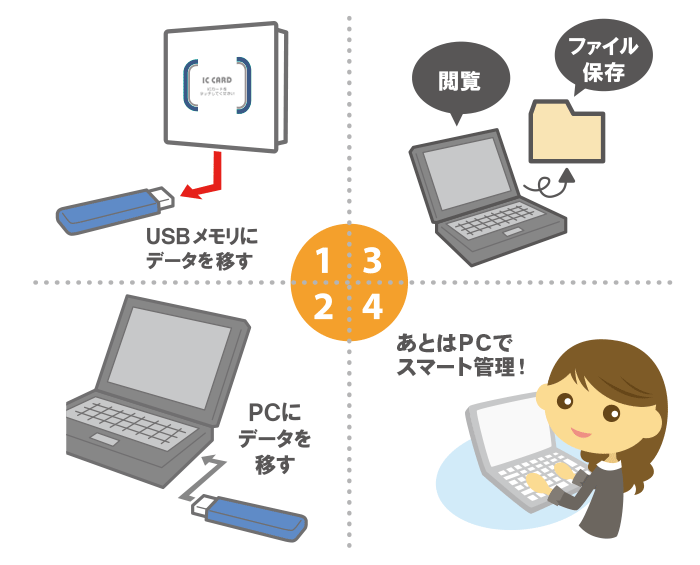

ログの確認

ログの確認

USBメモリをドアコントローラーに挿すと、内部のログデータが自動的にUSBメモリへ転送されます。
そのUSBメモリをPCに挿し、管理ソフト上でログを閲覧します。



FeliCa/MIFAREカードに対応

カード使用イメージ 非接触ICカードのFeliCa/MIFAREに対応しており、「①FeliCaのみ」「② MIFAREのみ」「③ FeliCaとMIFARE両方」の3パターンでの運用が可能です。
従来の鍵は、紛失するとシリンダーごと交換する必要がありましたが、カードであれば万が一なくしても、そのカードを無効にするだけでOK。セキュリティ性に優れ、運用コストも抑えられます。



すぐ使える管理ソフト

すぐに使える専用の管理ソフトが付属しています。パスワードとキーファイルの設定により、不正なカード登録やログの閲覧はブロックされますので、セキュリティ性も万全です。(Windows 7/8.1/10/11 対応)

カード登録画面

カード登録画面

カード登録画面では、カードの新規登録・登録されたカード情報の編集・カード情報の削除が簡単に行えます。
扉別に解錠制限を設定できるほか、カード毎の解錠制限を設けることができるため、『ドアAとドアBは全員解錠可、ドアCは経理のみ解錠可、ドアCは営業のみ解錠可』といった細かな設定も可能です。
解錠履歴画面

解錠履歴画面

解錠履歴画面では、誰のカードで解錠が行われたかを時系列で確認することができます。 FCRシリーズは時計を内蔵しておりませんが、電源オン以降の積算稼働時間に基づいて、各解錠履歴の時刻を簡易的に表示させることができます。
より正確な時刻の管理が必要な場合は、時計内蔵のTCRシリーズをお選びください。

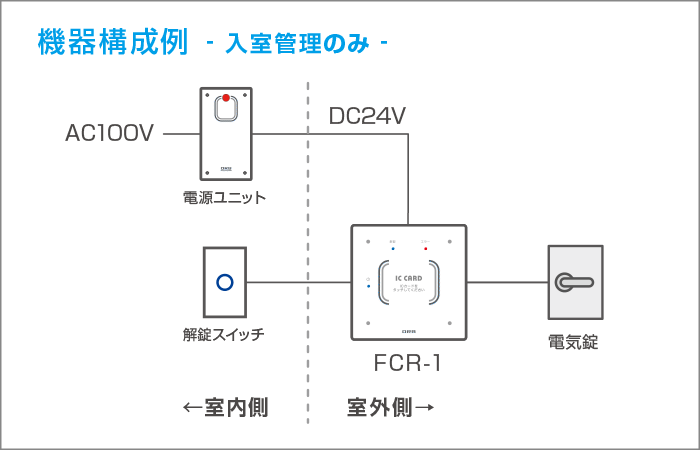

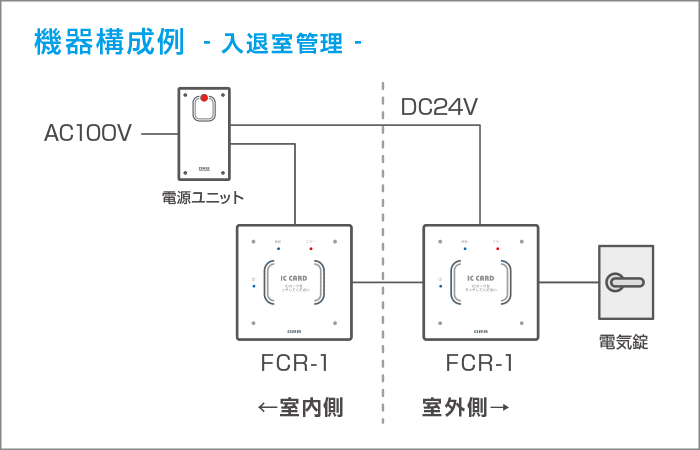

機器構成例

機器の組合せにより、『入室時のみの管理』や『入退室管理』をお選びいただけます()。
これまでの入退室管理システムに必要不可欠だった制御盤は不要ですのでコンパクトに設置でき、導入費用と施工時間を抑えることができます。
電源ユニット・解錠スイッチなどは別売りとなります。

電源ユニットは、解錠ボタン付きや自動ドア用、壁裏設置用など様々なモデルをご用意しております。
各電源ユニットの詳細はこちらのリンクよりご覧ください。 →専用電源ユニットのご紹介

入室管理のみ 入退室管理



関連機器

退室時解錠用機器

タッチ式解錠スイッチ TSW-2 押しボタン式解錠スイッチ PSW-1

電源ユニット

電源ユニット PWR-1 / PWR-1B 電源ユニット PWS-1 / PWS-1B 電源ユニット PWS-2 / PWS-2B

LPF-60-24 LPF-16-24

その他

防雨カバー 接点ブースター STB-1 施錠表示灯

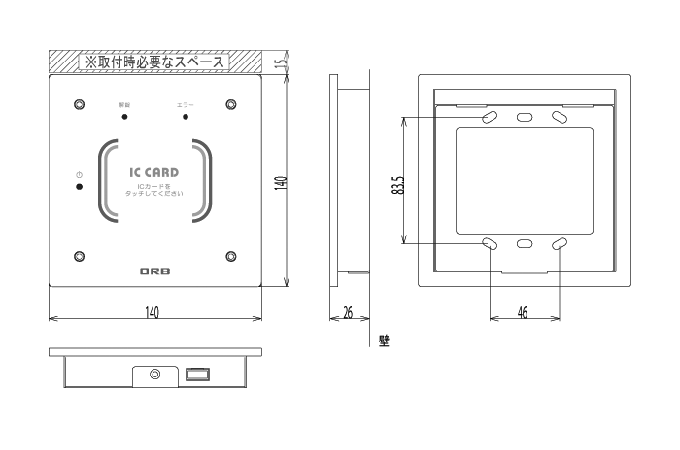

取付寸法図

取付寸法図

■ 取付寸法
取付寸法及び取付ネジはスイッチボックス2個用に準じます
■ 取付方法 壁穴加工寸法
埋込スイッチボックス2個用(カバー付)を用いて取付 不要
後付スイッチボックス2個用を用いて取付

※後付スイッチボックス : SBP-W(未来工業)
※後付スイッチボックスは施工業者御手配
取付寸法



製品仕様

■ 対応カード フェリカ(FeliCa/FeliCa Lite-S)カード, MIFAREカード
■ カード登録数 3,000枚
■ ログ(履歴)保持数 20,000件 (csvファイル形式で保存可能)
■ 状態表示 本体ランプにより以下を表示:
電源ON, 施錠中(オプション), 解錠, エラー
■ 入出力 電気錠入出力
外部解錠入力(無電圧a接点)1
火報信号入力(無電圧a接点)
カード操作禁止入力(無電圧a接点)
機器異常出力(無電圧c接点)
解錠 / 自動ドア出力(無電圧c接点)
×1
×1
×1
×1
×1
×1
■ その他 ブザー,タンパスイッチ,USBポート
※USBメモリは、USB2.0まで対応。
×各1
■ 電源 DC24V 500mA以下(電気錠含まず)
■ 外形寸法 140mm(縦)×140mm(横)×26mm(厚) (設置時)
■ 使用環境 屋内 0~40℃ (結露なきこと)
FCR-1は防雨カバー(別売)併用で屋外設置も可
■ 付属品 管理ソフト(CD-R)
(Windows 7/8.1/10/11 日本語版)
取扱説明書(兼施工マニュアル)
動作確認用ICカード
×1

×1
×2
■ カラーバリエーション ホワイト:FCR-1
ブラック:FCR-1B
■ 本体価格 98,000円 (税込107,800円)
