製品のご紹介 / Pure Audio > JADE casa DSD


・USB DAコンバーター
・価格: OPEN / 実勢価格:\68,000-前後(税抜)
・取扱店は→こちら




美しくクリアなサウンドを表現するスタイリッシュなDSD対応DAコンバーター



JADE casa DSDは、CD音源などのPCMを始めとして、今話題の「ハイレゾ」の中心であるDSDフォーマットの再生にも対応するDAコンバーターです。澄み切った美しくクリアな音質と、モダンでスタイリッシュな外観を両立いたしました。

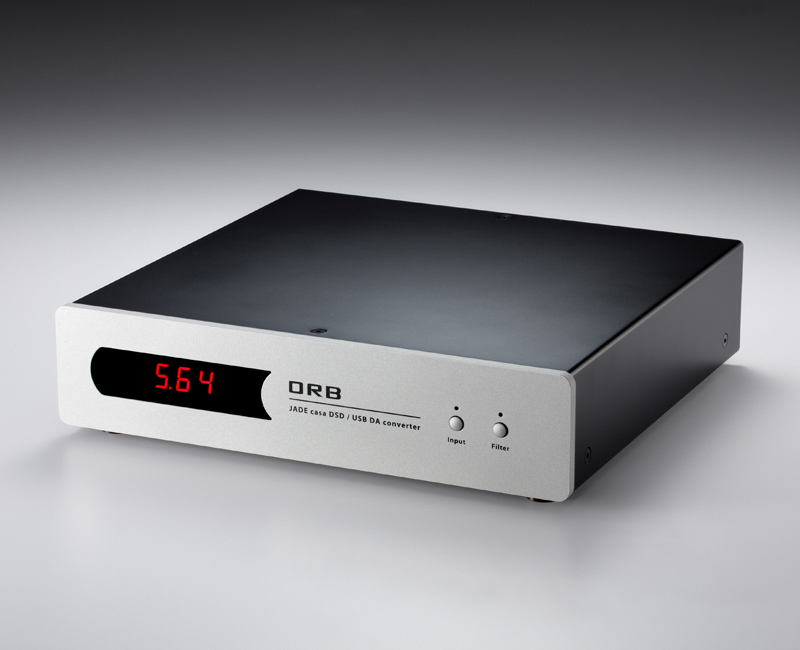

カラー:Navy カラー:Black カラー:Ocean blue (数量限定)




製品特長



DSDネイティブ再生可能なUSBコントローラー

JADE casa DSDは、USB2.0 High Speedモードでアシンクロナス伝送を可能とし、サンプリング周波数192kHzまでのPCMに加え、DoP/dCS方式で2.82MHzと5.64MHzのDSD伝送を実現します。
Windows OSの場合には、ドライバーをインストールし、Mac OS Xの場合には、専用ドライバーを必要とせずハイレゾサウンドをお楽しみいただけます。


デジタル信号の揺らぎであるジッター低減とノイズ低減

USBを介してのPCからのノイズはコモンモードノイズフィルタで低減させると共に、アシンクロナス伝送によりPC側からのオーディオデータを本機側のクロックで処理を行いジッターを抑制いたします。


アップサンプリング機能とデジタルフィルター機能

デジタルフィルターに特徴があるCIRRUS LOGIC社製のCS8422を搭載し、入力されたPCM信号はアシンクロナス式サンプルレートコンバーター機能と超低ジッタオシレーターによりデジタル信号の低ジッター化を実現。
さらに内部でサンプリングレートを192kHzに固定することにより、アナログ回路のローパスフィルタとの相性をマッチさせ、立ち上がりが自然で開放感があり、分離の良いサウンドを実現いたしました。





ハイエンドチップ「PCM1792A」を搭載したDAC回路

PCMとDSDの両方に対応するBurr Brown社製ハイエンドチップPCM1792Aを搭載、音の厚みと艶やかさを実現いたしました。アナログ回路の位相遅れを極限まで低減する新設計を採用。
さらにDSD再生時には、DAC内蔵のアナログFIRフィルターにより、お好みの音質をご選択いただけます。


妥協を排した電源回路と徹底的にこだわった配線

ピュアな音質の再現には、トランスの能力が非常に重要になります。Rコアトランスの採用により、磁束漏れと振動が極めて小さく高度なパワーレスポンスを実現し、さらに電源部で発生する歪みとオーディオ回路への磁気的な影響を解消することにより、滑らかで透明な中・高域と豊潤な低域の表現を実現いたしました。
デジタル、アナログ回路用の電源回路には、トランスから個別に5個の電源を搭載。さらに1点アースと多点アースを使い分けることにより、クリアな音質を生み出す配線をいたしました。アナログ回路ではL/Rの配線を分離し、且つ+側と-側を対称にすることにより、明確な音像を表現いたします。
I2S、S/PDIF等のデジタル伝送のパターン配線は、特性インピーダンスが一定になるように設計いたしました。さらに全てのパターン配線を滑らかにカーブさせて、回路設計、配線と共に美しい音質の実現のため徹底的にこだわり抜きました。





ORBアナログ回路

無帰還アンプを採用することにより、フィードバックが発生せずノイズの無い純粋な音楽信号のみを伝達いたします。L/Rチャンネルそれぞれに39個のトランジスタを使用。それら全てに豊富な電流を流し、細部に至るまで特性を向上させることにより、芯が強く実体感のある音楽再生を実現いたしました。


高音質パーツを採用

剛性が考慮された削り出し金メッキRCA端子、振動や共振を考慮した真鍮削り出しインシュレーターを採用。


位相反転機能

位相の正転と反転の切り替えが可能で、逆位相になっている音源や機器を正位相に戻し、本来の音質をお楽しみいただけます。

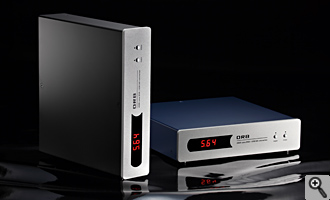

縦置き 背面




ドライバーダウンロード



OS 対応Ver. ドライバー
Windows XP / Vista /
7 / 8 / 8.1 / 10
ORB dac ドライバー v 1.6.2
( 2014. 6. 27更新 )
ORB dac ドライバー
インストールマニュアル
Macintosh Mac OS X10.6.8 OS標準ドライバーで動作しますので、
専用ドライバーのインストールは必要ありません。


JADE casa DSD セレクションガイド




製品仕様


入力端子 USB    ・USB B端子 1系統
coaxial  ・RCA端子  1系統
出力端子 アナログ  ・RCA端子(アンバランス) 1系統
対応サンプリング周波数 USB    PCM:32kHz~192kHz(16、24bit)
DSD:2.82MHz、5.64MHz(1bit)
coaxial  PCM:32kHz~192kHz(16、20、24bit)
周波数特性 20Hz~20kHz +0dB、 -2.0dB
電源 AC100V 50/60Hz
消費電力 15W
外形寸法 寸法 W:220 D:220 H:50mm(突起物含む)
重量 約1.8kg
付属品 電源ケーブル2sq(2m)
真鍮削り出しインシュレーター(4個)
ゴム足(4個)
製造国 MADE IN JAPAN
